腳輪產品參數 | °C / mm / kg | °F / inch / lbs |
輪子直徑(D) | 150mm | 6inch |
輪面寬度(W) | 50mm | 2inch |
輪子材質 | V型槽鑄鐵軌道輪 | V型槽鑄鐵軌道輪 |
輪面硬度 | ||
輪子軸承 | 滾針軸承 | 滾針軸承 |
裝配方式 | 平板式腳輪 | 平板式腳輪 |
裝配板尺寸 (A×B) | 115×100mm | 4.5×4inch |
裝配孔距 | 92×75 / 75×67mm | 3.625×3 / 3×2.625inch |
裝配孔徑 | 11mm | 0.43inch |
旋轉偏心距 | N/A | N/A |
旋轉半徑 | N/A | N/A |
產品總高(H) | 189mm | 7.45inch |
腳輪剎車 | 無剎車定向輪 | 無剎車定向輪 |
執行標準 | ||
腳輪載荷 | 500kg | 1100lbs |
產品重量 | ||
產品編號 | 600PF-150050R-01VG | 600PF-150050R-01VG |
SKU | 6915006070000 | 6915006070000 |

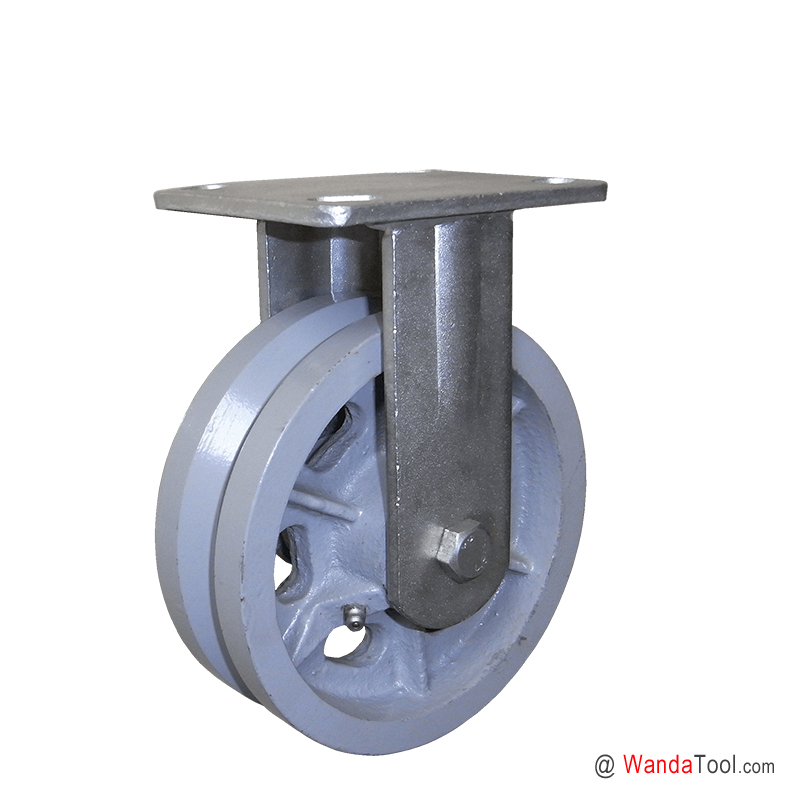

6"×2"中重型V型槽軌道用鑄鐵定向輪腳輪設計用于倒角鋼角鐵軋制軌道的滾動來引導設備,便于直線型的行走和方向控制。當然,在遇到有轉盤的行走時,需要提供多方位控制的V型腳輪,如V 型萬向腳輪;萬達腳輪的V型槽兩邊,設計有較寬的壁厚,當V型槽輪不再用于軌道行走時,同樣可適用與平面地面的滾動;廣泛用于中重型工業設備,倉儲籠等工業設備等。V型槽鑄鐵腳輪具有鑄鐵輪的特征。鑄鐵腳韌性差,不適用于有沖擊性的滾動,硬度高不適用于對地面有保護要求的場所。
支架:用鋼板沖壓成型,國標6mm鋼板,支架支腿中間弧度加強面設計,雙邊焊接工藝,強調更大。表面電鍍鋅處理,耐腐蝕,可根據要求進行表面電泳黑處理。平板式裝配。
鑄鐵腳輪輪子,表面標準黑色油漆處理,或灰色烤漆工藝處理,經久耐用。
標配工業滾針軸承,熱處理彈簧鋼襯套,19*3無縫鋼管套管圓磨成型,特殊定制的M12×87防松螺母鎖定。
可根據客戶要求進行定制選擇。
