腳輪產品參數 | °C / mm / kg | °F / inch / lbs |
輪子直徑(D) | 300mm | 12" |
輪面寬度(W) | 75mm | 3" |
輪子材質 | 鐵芯聚氨酯腳輪 | 鐵芯聚氨酯腳輪 |
輪面硬度 | Shore A 95 | Shore A 95 |
輪子軸承 | 滾針軸承 | 滾針軸承 |
裝配方式 | 平板式式腳輪 | 平板式腳輪 |
裝配板尺寸 (A×B) | 169×127mm | 6.65"×5" |
裝配孔距 | 135×93 to 125×63 mm | 5.3"×3.7" to 5"×2.5" |
裝配板厚 | 10mm | 0.4" |
裝配孔徑(?P1) | 13.0mm | 0.51" |
旋轉偏心距 | 63mm | 2.5" |
旋轉半徑 | 213mm | 8.39" |
產品總高 | 369mm | 14.5" |
腳輪剎車 | 全剎車腳輪 | 全剎車腳輪 |
腳輪載荷 | 1500kg | 3000lbs |
產品重量 | ||
工作溫度 | ||
執行標準 | ||
產品編號 | SCUPU-300075DB-13 | SCUPU-300075DB-13 |
SKU | 6930000030000 | 6930000030000 |

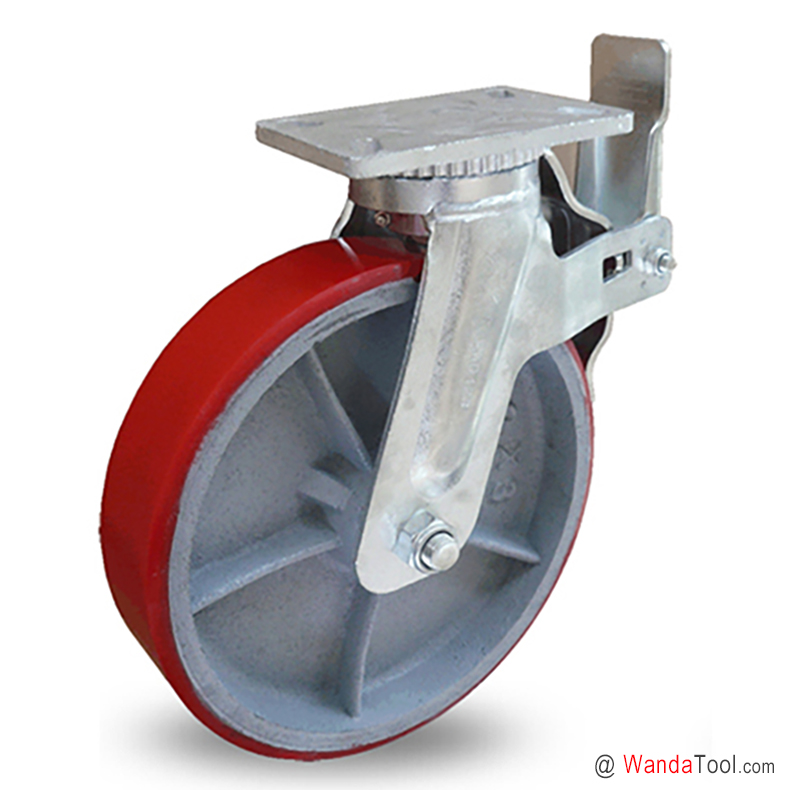

SCUPU 系列平板式腳手架腳輪是一款重型腳手架用腳輪,常與腳手架可調節絲桿底座配套使用。根據輪子材質的不同,單個腳輪設計載荷可達到1500公斤。設計主要用于腳手架系列產品,齒狀的剎車設計,配套于腳手架時,可以同時牢靠的鎖定輪子和支架的轉動,有效保證了腳手架使用時的安全。
支架設計:支架部分采用整體鋼板沖壓焊接成型。
鑄鋼頂板:裝配板厚10mm,鑄鋼一體化成型,有效防止旋轉鋼球軌道變形。
剎車設計:采用全剎車設計,能同時有效及牢靠的鎖定輪子和旋轉頂板,防止腳手架產品的移位。
旋轉板連接螺栓:獨特設計的旋轉板連接螺栓,防松螺母鎖定,提高強度。
腳輪潤滑:腳輪的旋轉頂板和輪子的輪轂部分,安裝注油杯,更好的提高腳輪的運動性和靈活性。
輪子材質:鐵芯聚氨酯輪子,鑄鐵輪芯,高負載能力,紅色CPU,超級耐磨聚氨酯澆注成型。
輪子軸承:雙6205滾珠軸承,轉動更靈活。
可根據客戶要求定制生產。
