腳輪產品參數 | °C / mm / kg | °F / inch / lbs |
輪子直徑(?D) | 200mm | 8" |
輪面寬度(W) | 50mm | 2" |
輪子材質 | 鐵芯聚氨酯腳輪 | 鐵芯聚氨酯腳輪 |
輪面硬度 | Shore A 95 | Shore A 95 |
輪子軸承 | 滾針軸承 | 滾針軸承 |
裝配方式 | 鋼管式腳輪 | 鋼管式腳輪 |
裝配管徑 | 59 mm | 2.32" |
裝配管長 | 150 mm | 6" |
孔距高(L1) | 75mm | 3" |
裝配孔徑(?P1) | - | - |
孔距高(L2) | - | - |
裝配孔徑(?P2) | - | - |
旋轉偏心距 | 53mm | 2.087" |
旋轉半徑 | 153mm | 6.024" |
產品總高 | 237mm | 9.33" |
腳輪剎車 | 全剎車腳輪 | 全剎車腳輪 |
腳輪載荷 | 400kg | 990lbs |
產品重量 | ||
工作溫度 | ||
執行標準 | ||
產品編號 | SCAIB-200050R-13 | SCAIB-200050R-13 |
SKU | 6920000810000 | 6920000810000 |

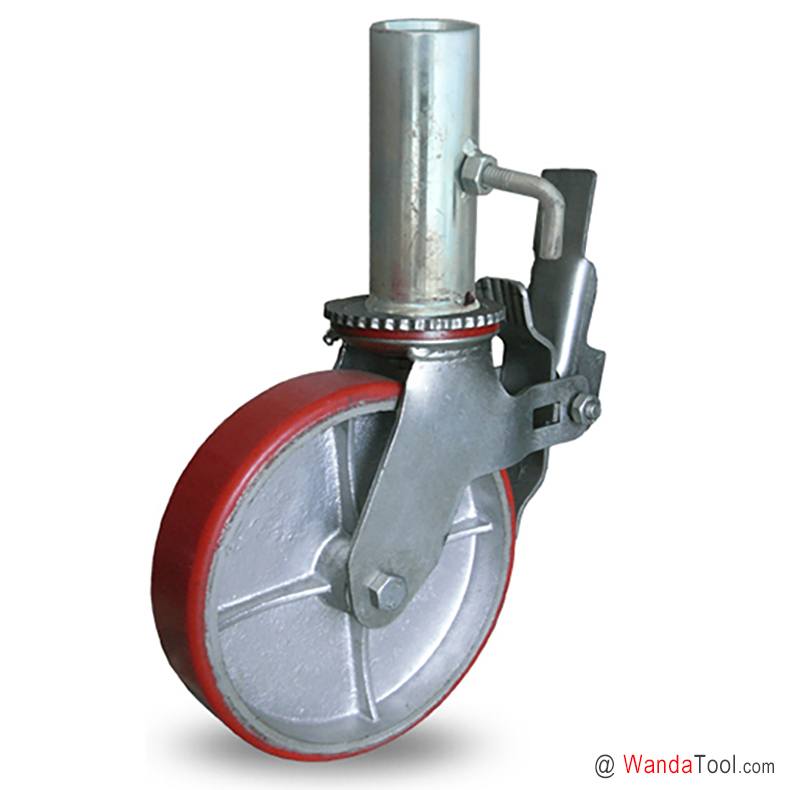

SCAIB 系列鋼管式腳手架腳輪,采用外徑?59mm,內徑?51mm,長150mm鋼管裝配,根據輪子材質的不同,單個腳輪設計載荷從200 公斤*500 公斤不等。設計主要用于腳手架系列產品,齒狀的剎車設計,配套于腳手架時,可以同時牢靠的鎖定輪子和支架的轉動,有效保證了腳手架使用時的安全。
支架設計:支架部分采用整體鋼板沖壓成型,比焊接型支架提升30%的性能。
裝配設計:采用外徑?59mm,內徑?51mm,長150mm鋼管裝配。
剎車設計:采用全剎車設計,能同時有效及牢靠的鎖定輪子和旋轉頂板,防止腳手架產品的移位。
腳輪防塵圈:聚氨酯防塵圈,可以防止灰塵和細紗的纏繞而影響腳輪的旋轉。
旋轉板連接螺栓:獨特設計的旋轉板連接螺栓,防松螺母鎖定,提高強度。
腳輪潤滑:腳輪的旋轉頂板和輪子的輪轂部分,安裝注油杯,更好的提高腳輪的運動性和靈活性。
輪子材質:鐵芯聚氨酯輪子,鑄鐵輪芯,高負載能力,紅色CPU,超級耐磨聚氨酯澆注成型。
輪子軸承:標準裝配滾針軸承,熱處理襯套,?19*3 無縫鋼管套管,能有效承受來自外界的徑向和軸向壓力。
可根據要求定制生產。
