腳輪產品參數(shù) °C / mm / kg °F / inch / lbs 產品圖紙
輪子直徑(?D) 250mm 10" 圓桿式腳手架腳輪
輪面寬度(W) 50mm 2"
輪面硬度 Shore A 90 Shore A 90
輪子軸承 滾針軸承 滾針軸承
裝配方式 圓插桿裝配 圓插桿裝配
圓桿直徑 (?F) 34.5 1.35"
圓桿桿長(L) 100mm 4"
裝配孔徑(?P1&?P1) 12.7mm 0.5"
圓桿桿長(L) 100mm 4"
孔距高(L1) 63.5mm 0.5"
孔距高(L2) 50.8mm 2"
產品總高(H) 304mm 11.97"
腳輪剎車 全剎車腳輪 全剎車腳輪
執(zhí)行標準
腳輪載荷 350kg 770lbs
產品重量
產品編號 SCAFA-250050R-12 SCAFA-250050R-12
SKU 6925000900000 6925000900000

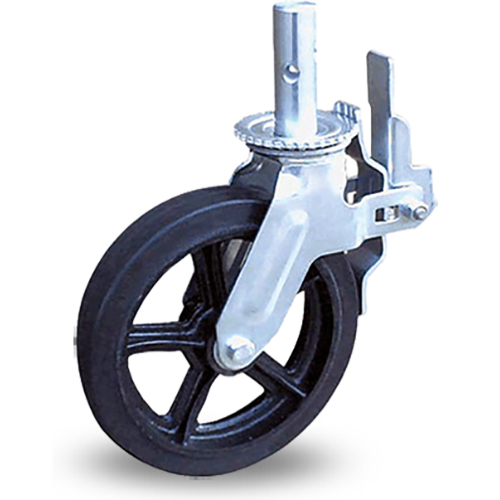

SCAFA 系列圓桿式腳手架腳輪是一款標準的鷹架輪腳手架腳輪,根據輪子材質的不同,單個腳輪設計載荷從200 公斤*500 公斤不等。主要應用于腳手架系列產品,齒狀的剎車設計,配套于腳手架時,可以同時牢靠的鎖定輪子和支架的轉動,有效保證了腳手架使用時的安全。
? 支架設計:支架部分采用整體鋼板沖壓成型,比焊接型支架提升30%的性能。
? 裝配設計:采用直徑?34.5mm,長100mm實心圓桿裝配。
? 剎車設計:采用全剎車設計,能同時有效及牢靠的鎖定輪子和旋轉頂板,防止腳手架產品的移位。
? 腳輪防塵圈:聚氨酯防塵圈,可以防止灰塵和細紗的纏繞而影響腳輪的旋轉。
? 旋轉板連接螺栓:獨特設計的旋轉板連接螺栓,防松螺母鎖定,提高強度。
? 腳輪潤滑:腳輪的旋轉頂板和輪子的輪轂部分,安裝注油杯,更好的提高腳輪的運動性和靈活性。
? 輪子材質:TPU輪子,黑色PP輪芯,大紅色TPU輪面,輕便耐磨損,不生銹。
? 輪子軸承:標準裝配滾針軸承,熱處理襯套,?19*3 無縫鋼管套管,能有效承受來自外界的徑向和軸向壓力。
? ?25mm, ?29mm, ?31mm, ?34.5mm,?36mm 等多種圓桿裝配尺寸供選擇。
產品圖片 | 產品規(guī)格 inch / mm | 產品總高 inch / mm | 產品載荷 lbs / kgs | 插桿桿徑 inch / mm | 插桿桿長 inch / mm | 旋轉半徑 inch / mm | 輪子材質 | 產品編號 |
6”×2” 150×50mm | 7.37" 187mm | 550lbs 250kg | ?1.36" ?34.5mm | 4" 100mm | 1.62" 41mm | 鐵芯橡膠輪 | SCAFA-150050R-12 | |
6”×2” 150×50mm | 7.37" 187mm | 800lbs 365kg | ?1.36" ?34.5mm | 4" 100mm | 1.62" 41mm | 鐵芯聚氨酯 | SCAFA-150050R-13 | |
6”×2” 150×50mm | 7.37" 187mm | 550lbs 250kg | ?1.36" ?34.5mm | 4" 100mm | 1.62" 41mm | 塑芯聚氨酯輪 | SCAFA-150050R-93 | |
8”×2” 200×50mm | 9.33" 237mm | 660lbs 300kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯橡膠輪 | SCAFA-200050R-12 | |
8”×2” 200×50mm | 9.33" 237mm | 880lbs 400kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯聚氨酯輪 | SCAFA-200050R-13 | |
8”×2” 200×50mm | 9.33" 237mm | 660lbs 300kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 塑芯聚氨酯TPU輪 | SCAFA-200050R-93 | |
8”×2” 200×50mm | 9.33" 237mm | 880lbs 400kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯橡膠輪 | SCAFA-250050R-12 | |
10”×2” 250×50mm | 11.5" 293mm | 660lbs 300kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯聚氨酯輪 | SCAFA-250050R-12 | |
10”×2” 250×50mm | 11.5" 293mm | 880lbs 400kg | ?1.36" ?34.5mm | 4" 100mm | 2.08" 53mm | 鐵芯聚氨酯輪 | SCAFA-230050R-13 |
